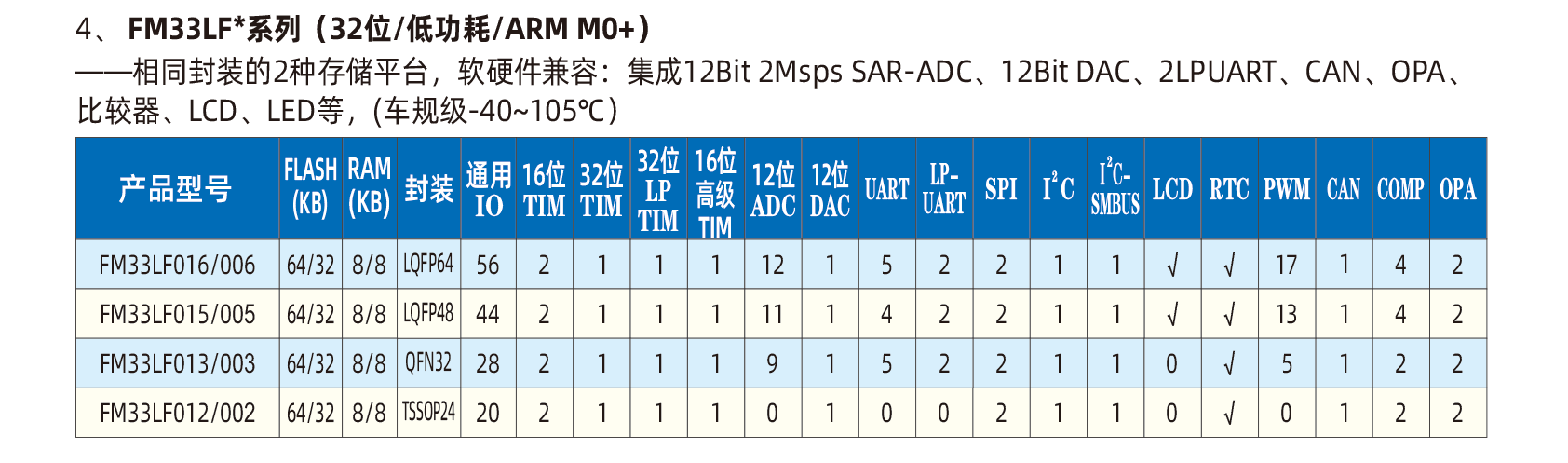

FM33LF0*系列-低功耗32位ARM M0+ 内核

主要特性如下：

1、宽电压范围：1.8~5.5V
2、工作温度范围（TA）：-40℃~+105℃
3、处理器内核
— ARM Cortex-M0
— 支持用户/特权模式
— 支持中断向量表重定向（VTOR）
— 最高主频72Mhz
— SWD调试接口
— 24bit Systick定时器
— 单周期乘法器
4、低功耗技术平台
— 典型运行功耗110uA/MHz@72Mhz
— Sleep模式：3.5uA@5V
— DeepSleep模式，RTC走时+全部RAM保持+CPU内核保持：1.3uA@5V
5、存储器
— 64KB Flash空间
— Flash擦写寿命：100,000次
— Flash数据保存时间：10年@85℃
— 用户代码保护
— 8KB RAM空间
6、丰富的模拟外设
— 高可靠、可配置BOR电路（支持8级可编程下电复位阈值）
— 超低功耗PDR电路（支持4级可编程下电复位阈值）
— 可编程电源监测模块（SVD）
— 4x快速模拟比较器
— 2xOPA
— 12bit 2Msps SAR-ADC
— 10bit DAC
— 温度传感器，精度+/-5℃
7、通用通信接口
— UART*5（具备SmartCard和LIN功能）
— LPUART*2
— SPI*2
— I2CSMBus*2
— FSCAN*1，支持CAN2.0B
— SENT*2
— 4通道外设DMA
— 可编程CRC校验模块
8、定时资源
— 16bit高级定时器*1
— 16bit通用定时器*2
— 16bit定时器阵列（TAU）*8ch
— 16bit基本定时器*1
— 24-bit Systick*1
— 16bit低功耗定时器*1
— 看门狗定时器*2
— 低功耗实时时钟日历（RTCC），带有数字调校功能，调校精度+/-0.476ppm
9、LCD显示控制电路
— 支持1/2/4/6/8 COM
— 1/3 bias、1/4bias
— 片内电阻分压
— 支持休眠显示
10、LED驱动电路
— 10COM*16DIG
— PWMdimming
— Guardband
11、支持除法器和开方运算
12、加密算法
—AES硬件运算单元，128/192/256-bit
—AES支持ECB/CBC/CTR/GCM/GMAC模式
—真随机数发生器
13、时钟发生电路
— 片上可配置高速RC振荡器，可配置频率输出8/16/24/32MHz，出厂调校误差+/-0.5%，8MHz
全温区变化小于+/-1%
— 低功耗32768Hz晶体振荡器，带有停振检测电路
— 低功耗低速RC振荡器，32KHz，全温区+/-3%
— 高频晶体振荡器，4~24MHz
— PLL，最高输出72MHz
14、封装：LQFP64/48/32
